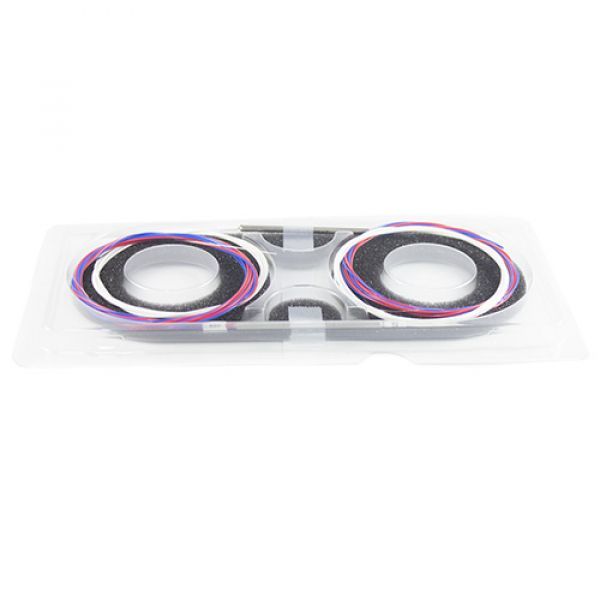

O Splitter Óptico Desbalanceado, da Nazda, é utilizado para divisão do sinal óptico proveniente de uma fibra para duas (1x2). Possui uma característica de dividir este sinal em proporções diferentes para duas fibras, sendo essa divisão em uma proporção de 40% do sinal óptico para uma fibra e 60% para outra.

É um equipamento passivo, pois não necessita de energia elétrica para sua alimentação. É de grande confiabilidade, utilizado especialmente em redes ópticas passivas (EPON, GPON, BPON, FTTx, FTTH e etc) para ramificar o sinal óptico.

Este splitter é PLC (Planar Lightwave Circuit) baseia-se em um substrato de quartzo que serve como gua de ondas, atuando como um dispositivo de distribuição de energia. Seu funcionamento é similar aos divisores utilizados em sistemas de transmissão de cabo coaxial. É um dos mais importantes dispositivos em ligação de fibra ópticas.

Homologado pela Anatel: 04603-16-02682

______________________________________________________________________________________

Dados Técnicos

PARÂMETROS

• Comprimento de onda: 1310, 1490, 1550
• Largura de banda operacional: ±15nm
• Perda excessiva típica (dB): 0,07
• Perda de inserção (dB): ≤ 2,8 / 4,7
• PDL (dB): ≤0.15
• Diretividade (dB): ≥55
• Temperatura de operação (C °): -40~ + 85 °C
• Temperatura de armazenamento: -55~ + 85 °C
• Umidade relativa de operação: 5 ~95%
• Umidade relativa de armazenamento: 5~95%
• Perda por inserção da fibra (dB): <0.2dB
• Perda do inserção do conector: <0.3dB
• Perda de retorno (dB): UPC ≥55(dB), APC≥60dB
• Repetibilidade (500 times): (dB) 0.2dB

CARACTERÍSTICAS

• Baixa perda de inserção e alta perda de retorno
• Baixa sensibilidade de polarização de entrada
• Alta estabilidade
• Alta diretividade
• PDL baixo

APLICAÇÕES

• Redes SONET
• Sistema de telecomunicação
• LAN e WAN
• Sistema ponto a ponto
• Redes de distribuição CATV
• Redes de longa distância
