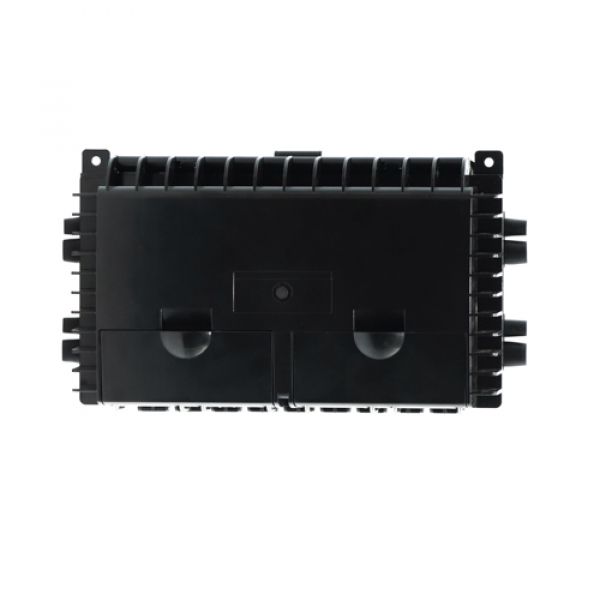

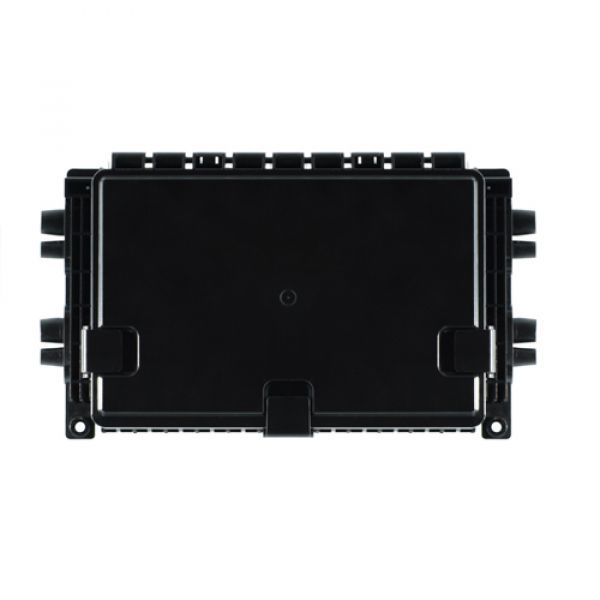

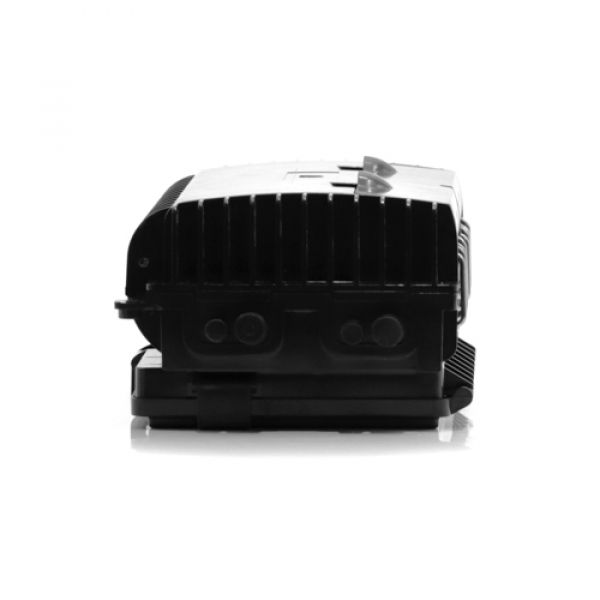

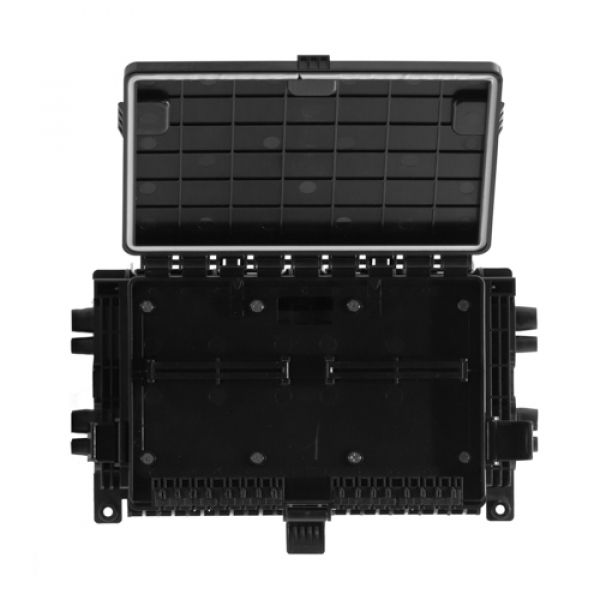

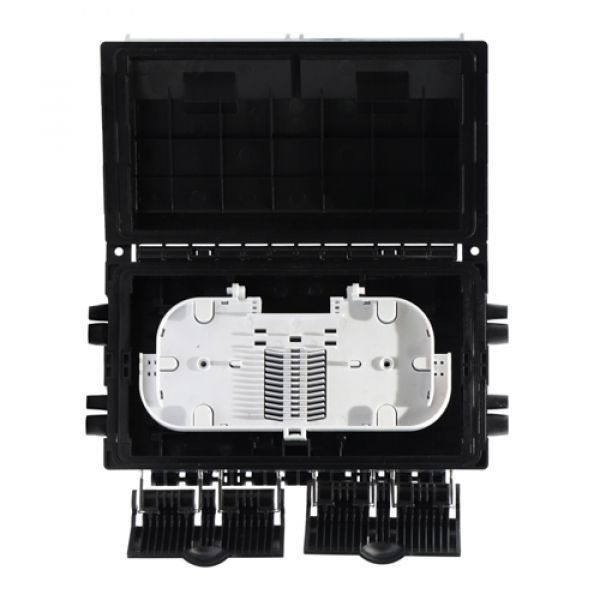

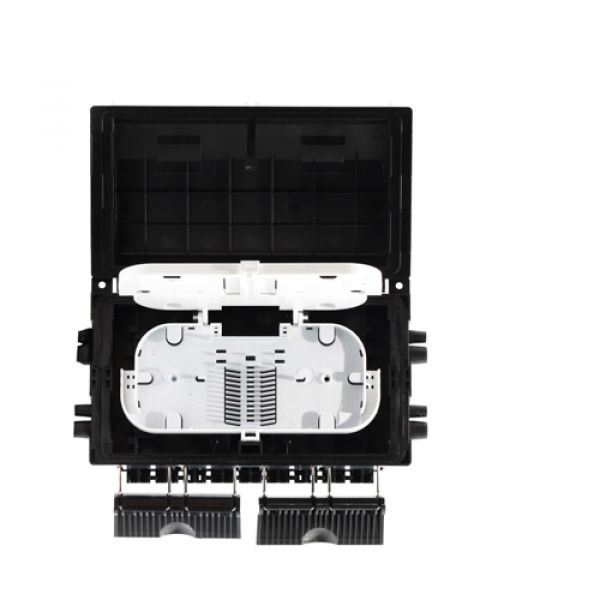

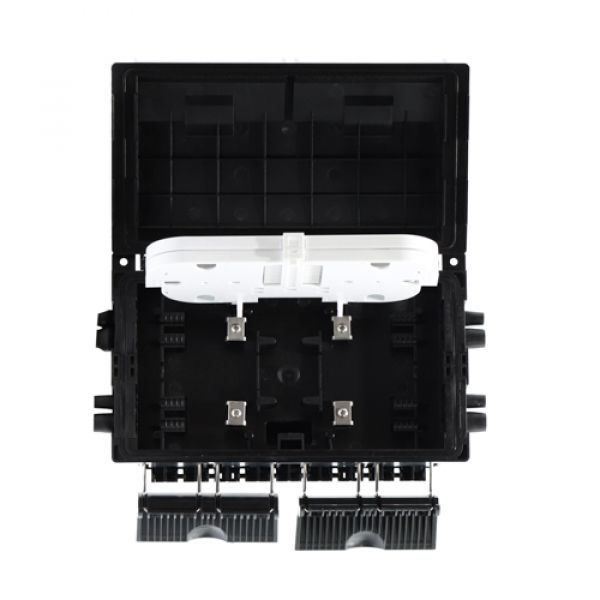

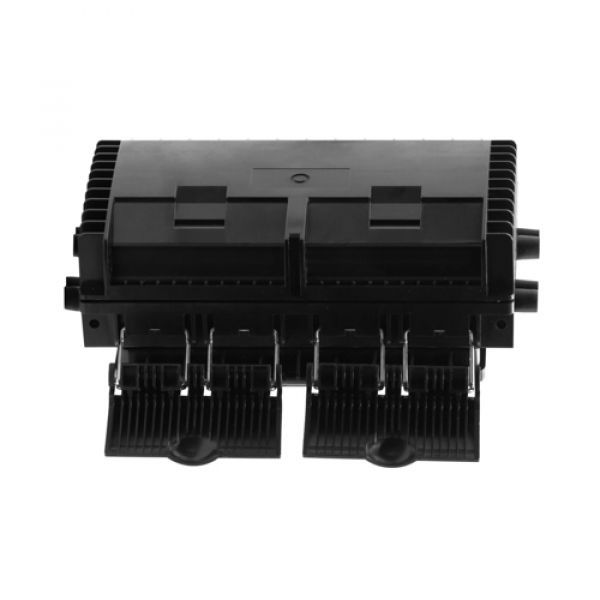

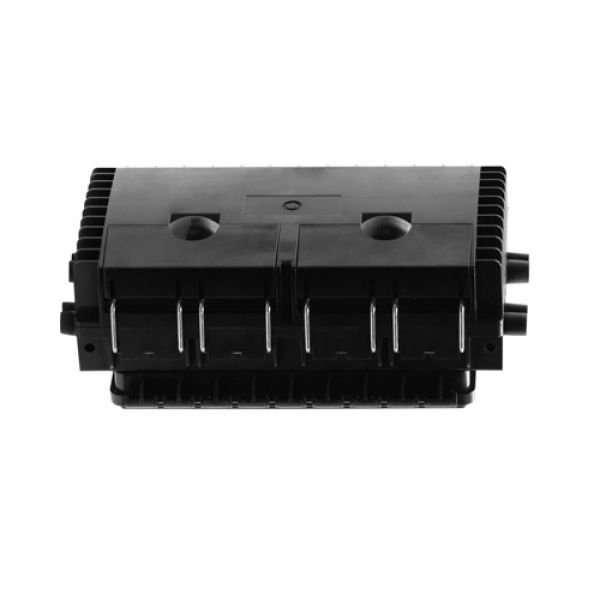

A Caixa de Terminação Óptica, montada com splitter, da Nazda, realiza atendimento de redes FTTH, sendo dividida em dois compartimentos internos para armazenar as emendas ópticas, realizar a distribuição de fibra, e entrega de internet aos assinantes de ISP. É indicada para instalações aéreas externas.

Esta CTO é ideal para provedores e operadoras de internet, pois realiza a distribuição de cabeamento DROP em campo. Pode atender até 16 clientes, pois é possível alocar 16 adaptadores ópticos, tipo SC, UPC ou APC.

Além disso, a CTO Nazda fornece ponto de acesso protegido entre o cabo de distribuição e o cabo DROP, é possível a realização de entrada e sangria do cabo sem a necessidade de rompimento de todas as fibras. E ainda, conta com todos os acessórios necessários para a instalação em cordoalha.

ACOMPANHA:

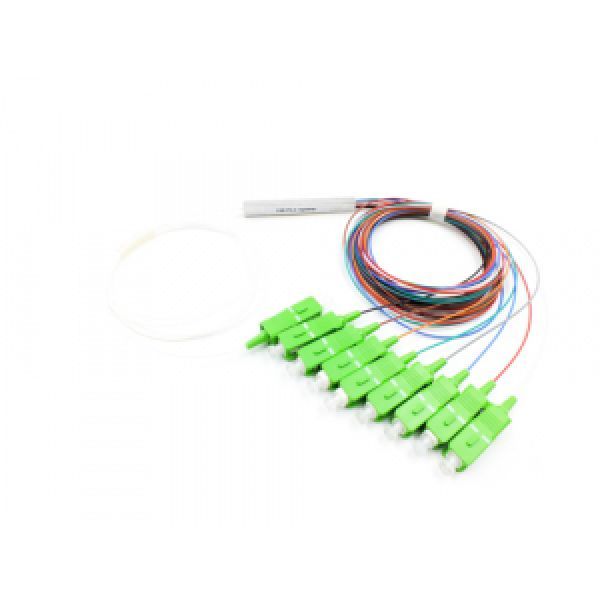

Splitter Óptico 1x8 conector SC/APC Nazda: possui a função de realizar a divisão do sinal de luz emitida pelo PON e OLT, proveniente de uma fibra óptica para 8 saídas.

Proporciona a arquitetura ponto-a-multiponto, pois conta com um cabo de fibra proveniente central, que se subdivide para atendimento a inúmeros usuários em diferentes locais, dispensando a necessidade de materiais elétricos na rede. É ideal para atendimento eficaz de redes FTTH.

Produto Homologado pela Anatel nº 04603-16-02682

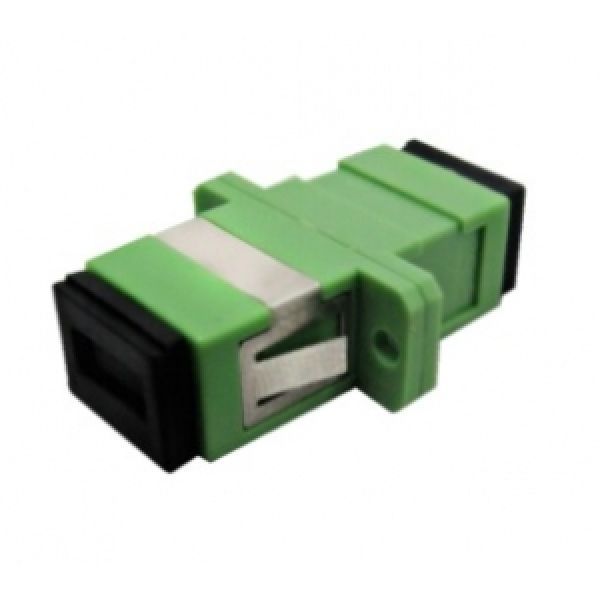

Adaptador Óptico Simplex Monomodo SM SC/APC Nazda: Adaptadores Ópticos que permitem unir com precisão o sinal óptico entre conectores SC.

______________________________________________________________________________________

Dados Técnicos

CTO

• Material: Plástico ABS
• Capacidade máxima 48 fibras, 2 bandejas de emenda
• Capacidade para 16 adaptadores SC simplex
• Suporte PLC para splitter 1:8 ou 1:164 entradas e 4 saídas de cabos (4 Ø 14mm e 4 Ø10mm) de fácil aplicação e fixação com proteção externa à prova d'água, IP65.
• Divisão para organização e acesso às emendas da fibra e gerenciamento dos cabos.

Dimensões:

• 164.75x291x115mm

Capacidade de adaptadores:

• 16 adaptadores SC simplex

Aplicação:

• Rede FTTH
• Rede de telecomunicações
• Rede CATV
• Redes de computadores e transmissão de dados

Splitter Óptico 1x8

• Faixa de operação: 1260nm - 1650nm
• Diretividade: > 55dB;
• Perda de retorno: > 55dB;
• Perda por inserção máxima: 17dB;
• Uniformidade: 1,3dB;
• Sensibilidade máxima: 0,4dB;

Adaptador Óptico

• Polimento: APC
• Modelo: Simplex
• Mecanismo de Travamento: push-pull
• Corpo: Plástico e metal
• Luva: Zircônia
• Fibra: Monomodo
• Conector:SC
• Perda de Inserção: 0,3dB
• Temperatura de Operação: -40°C ~ 80°C
• Durabilidade de Conexões: 1000
