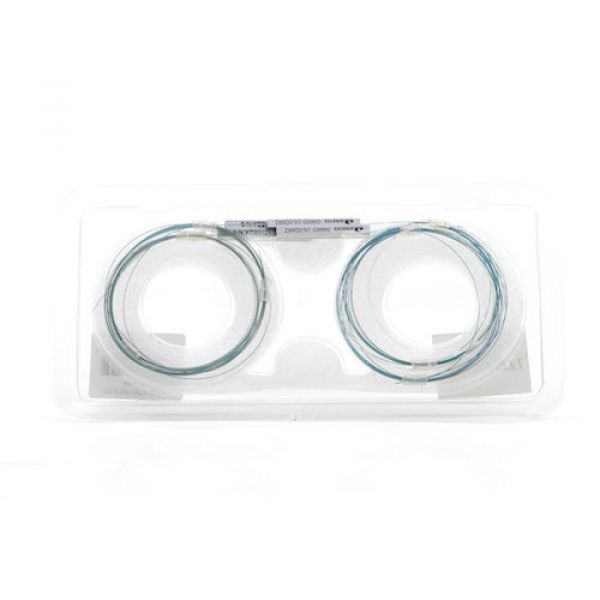

O Splitter Óptico PLC (Planar Lightwave Circuit), da Nazda, é conhecido também como divisor de fibra óptica. É um dos dispositivos mais importantes em uma ligação de fibras, utilizado especialmente em redes ópticas passivas (EPON, GPON, BPON, FTTx, FTTH, etc) para ramificar o sinal óptico.

Este splitter baseia-se em um substrato de quartzo, que serve como guia de ondas, atuando como dispositivo de distribuição de energia. Seu funcionamento é similar aos divisores utilizados em sistemas de transmissão de cabo coaxial.

______________________________________________________________________________________

Dados Técnicos

Homologado pela Anatel: 04603-16-02682

• Faixa de operação: 1260nm - 1650nm
• Diretividade: > 55dB
• Perda de retorno: > 55dB
• Perda por inserção máxima: 17dB
• Uniformidade: 1,3dB
• Sensibilidade máxima: 0,4dB
• Baixa perda de inserção
• Uniformidade excelente
• Tamanho compacto
• Confiabilidade elevada

Aplicações:

• FTTH/FTTX
• Redes óticas passivas
• Sensores fibrópticos
• Redes de área local
• Instrumentos de teste
