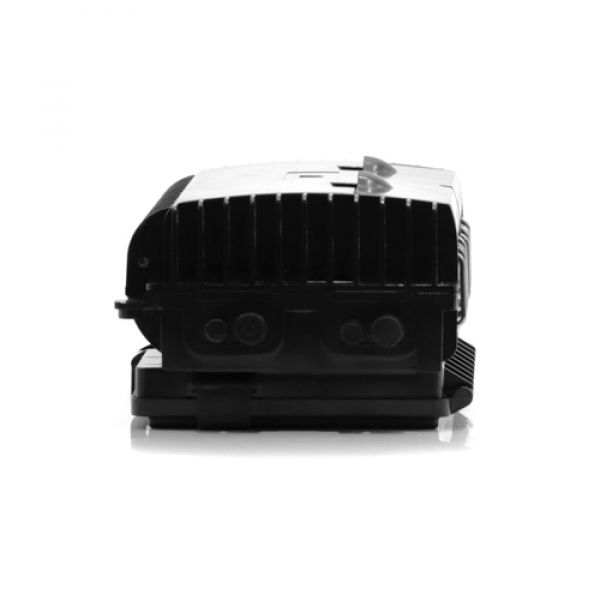

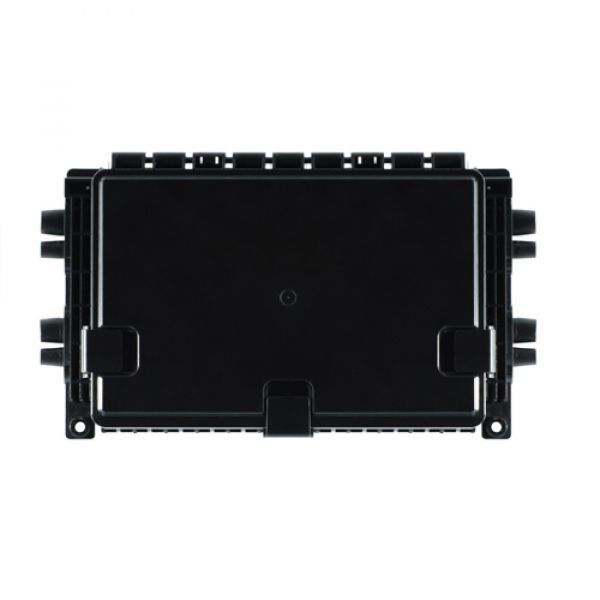

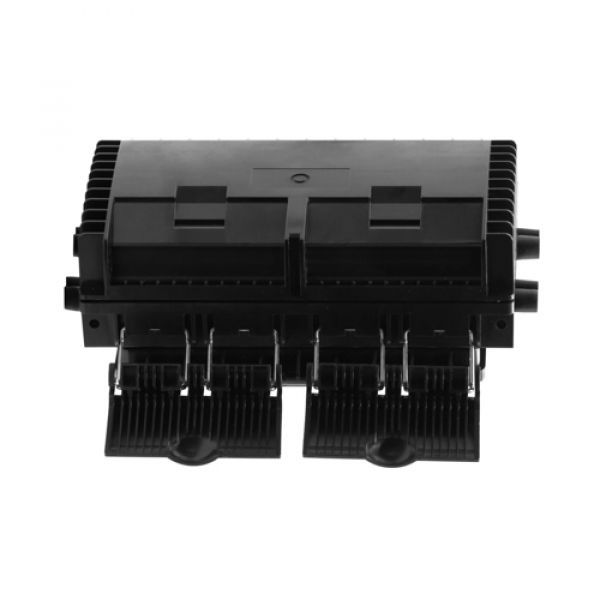

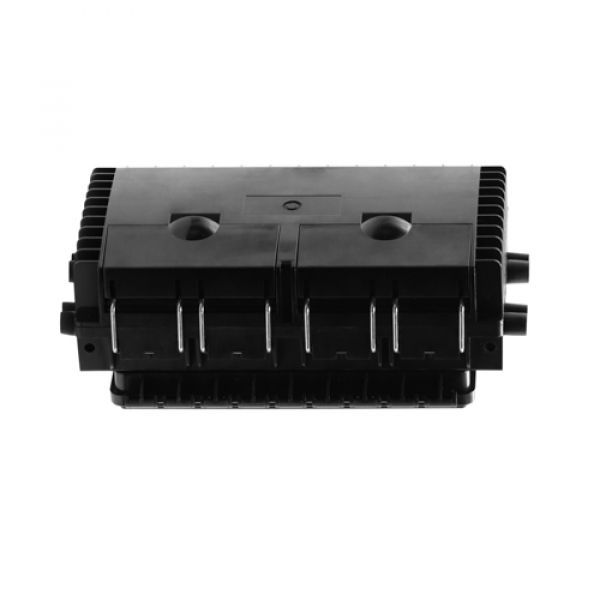

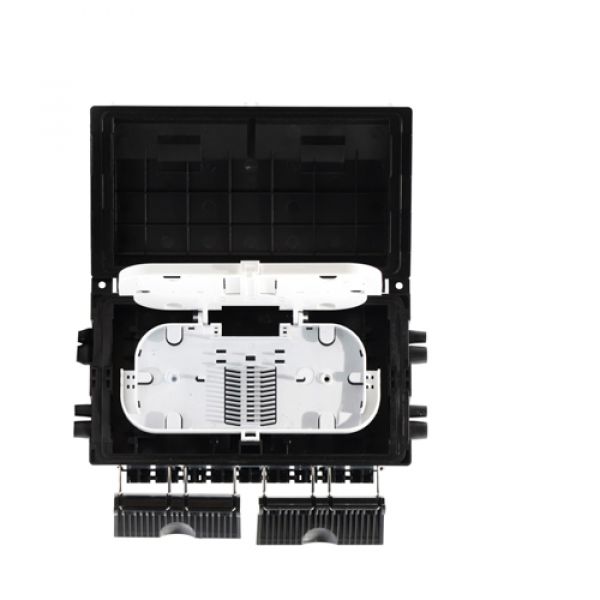

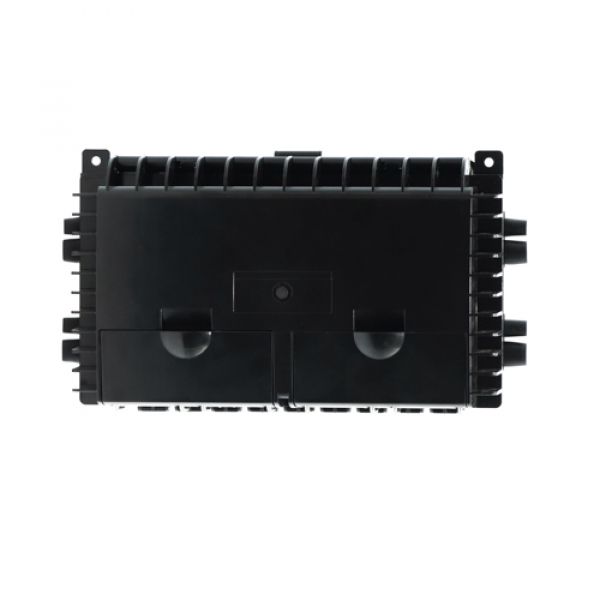

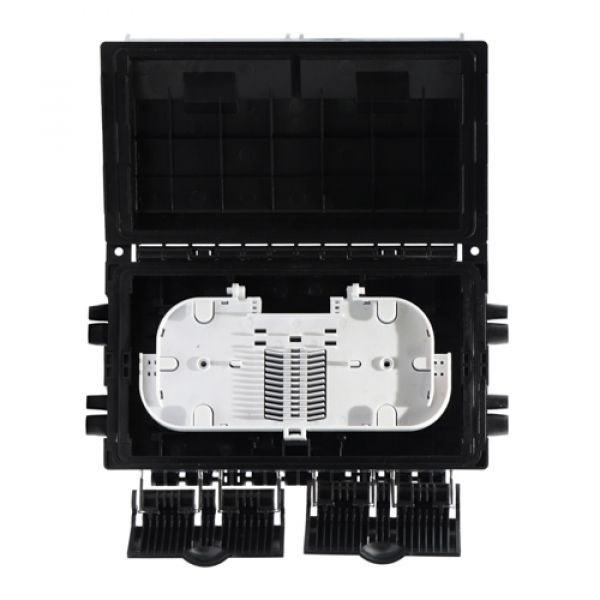

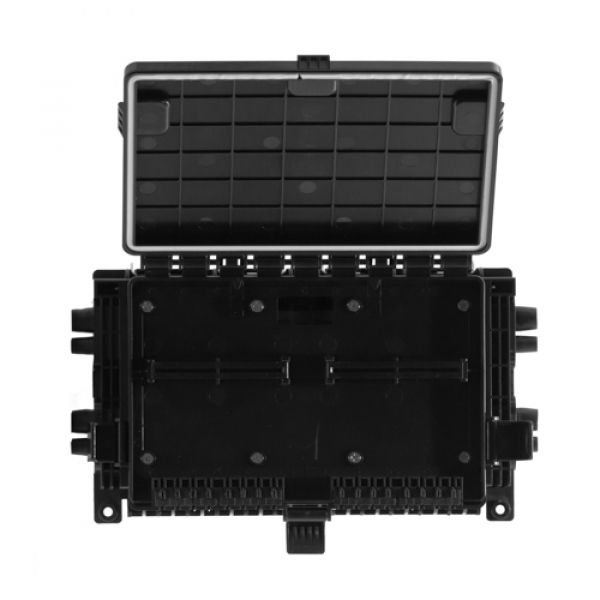

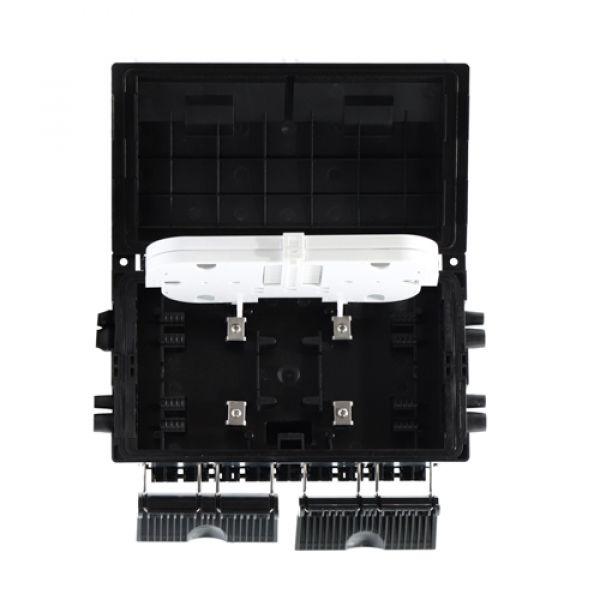

A Caixa de Terminação Óptica, montada com splitter, da Nazda, realiza atendimento de redes FTTH, sendo dividida em dois compartimentos internos para armazenar as emendas ópticas, realizar a distribuição de fibra, e entrega de internet aos assinantes de ISP. É indicada para instalações aéreas externas.
Esta CTO é ideal para provedores e operadoras de internet, pois realiza a distribuição de cabeamento DROP em campo. Pode atender até 16 clientes, pois é possível alocar 16 adaptadores ópticos, tipo SC, UPC ou APC.
Além disso, a CTO Nazda fornece ponto de acesso protegido entre o cabo de distribuiçãoe o cabo DROP, é possível a realização de entrada e sangria do cabo sem a necessidade de rompimento de todas as fibras. E ainda, conta com todos os acessórios necessários para a instalação em cordoalha.
ACOMPANHA:

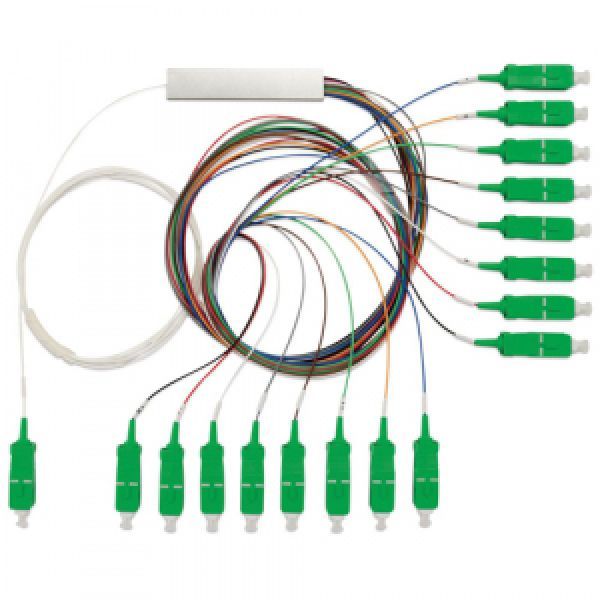

Splitter Óptico 1x16 conector SC/APC Nazda: tem como principal função realizar a divisão do sinal de luz emitida pelo PON (Passive Optical Network ou Redes Ópticas Passivas), que realiza a divisão do sinal óptico proveniente de uma fibra para 16 outras saídas.
O uso do splitter em uma rede óptica proporciona a arquitetura ponto-a-multiponto, pois é uma fibra ou cabo proveniente da central, que se subdivide para atendimento a inúmeros usuários em diferentes localidades, dispensando a necessidade de materiais elétricos na rede. Isso torna este splitter um dos mais importantes para a montagem de uma rede FTTH, ele também é responsável por fazer a divisão do sinal de luz emitido pela OLT, podendo realizar de forma eficaz o atendimento de seu cliente, por meio de montagens em caixas de atendimento ou outros materiais utilizados por provedores de internet.

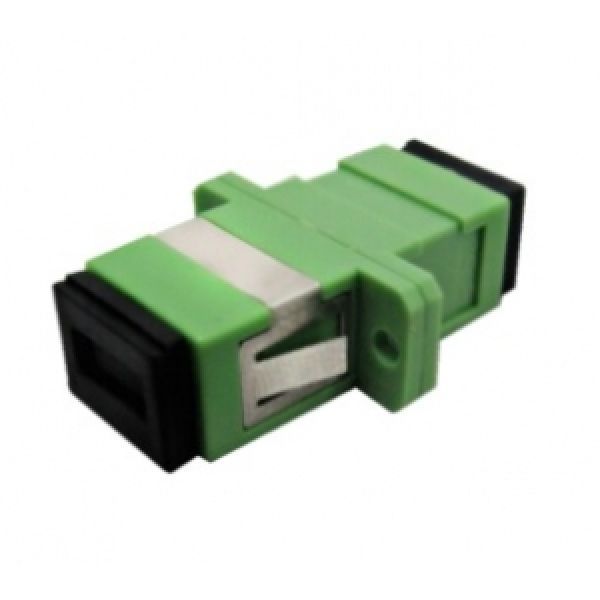

Adaptador Óptico: permite unir com precisão o sinal óptico entre conectores SC.
_____________________________________________________________________________________
Dados Técnicos
CTO:
- Material: Plástico ABS
- Capacidade máxima 48 fibras, 2 bandejas de emenda
- Capacidade para 16 adaptadores SC simplex
- Suporte PLC para splitter 1:8 ou 1:164 entradas e 4 saídas de cabos (4 Ø 14mm e 4 Ø10mm) de fácil aplicação e fixação com proteção externa à prova d'água, IP65.
- Divisão para organização e acesso às emendas da fibra e gerenciamento dos cabos.
Dimensões:
- 164.75x291x115mm
Capacidade de adaptadores:
- 16 adaptadores SC simplex
Aplicação:
- Rede FTTH
- Rede de telecomunicações
- Rede CATV
- Redes de computadores e transmissão de dados
Splitter Óptico:
- Homologado pela Anatel: 04603-16-02682
- Faixa de operação: 1260nm - 1650nm
- Diretividade: > 55dB
- Perda de retorno: > 55dB
- Perda por inserção máxima: 17dB
- Uniformidade: 1,3dB
- Sensibilidade máxima: 0,4dB
Adaptador Óptico:
- Polimento: APC
- Modelo: Simplex
- Mecanismo de Travamento: push-pull
- Corpo: Plástico e metal
- Luva: Zircônia
- Fibra: Monomodo
- Conector:SC
- Perda de Inserção: 0,3dB
- Temperatura de Operação: -40°C ~ 80°C
- Durabilidade de Conexões: 1000
Download do datasheet
Download do manual
