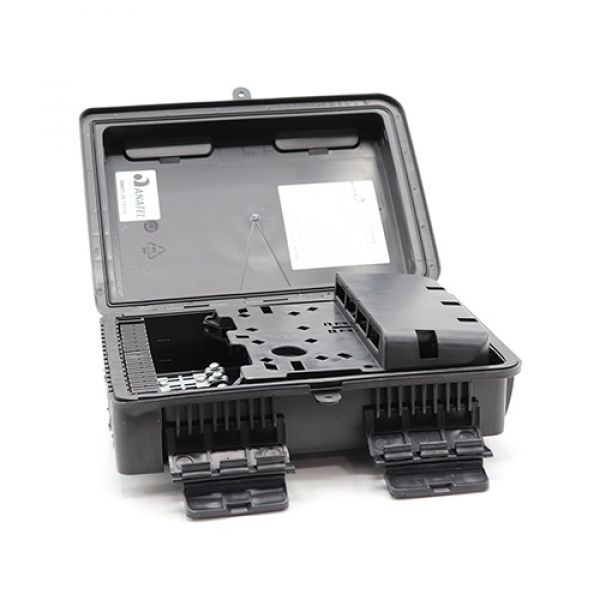

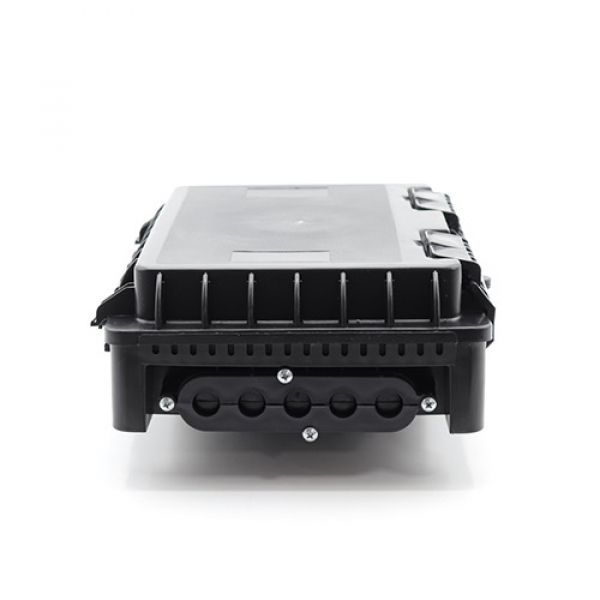

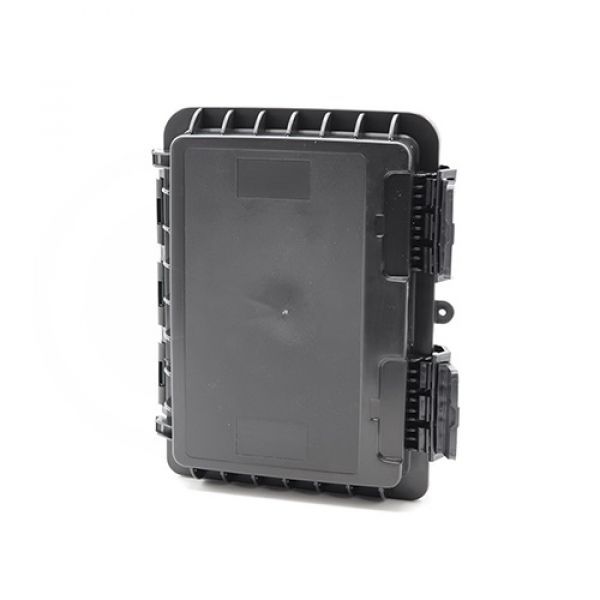

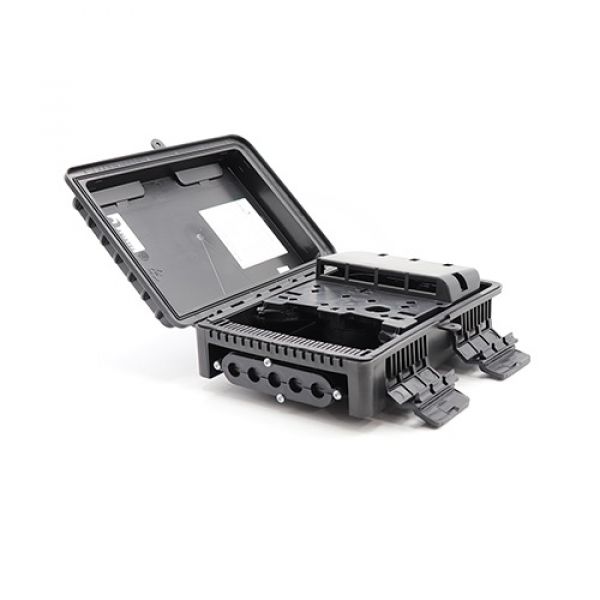

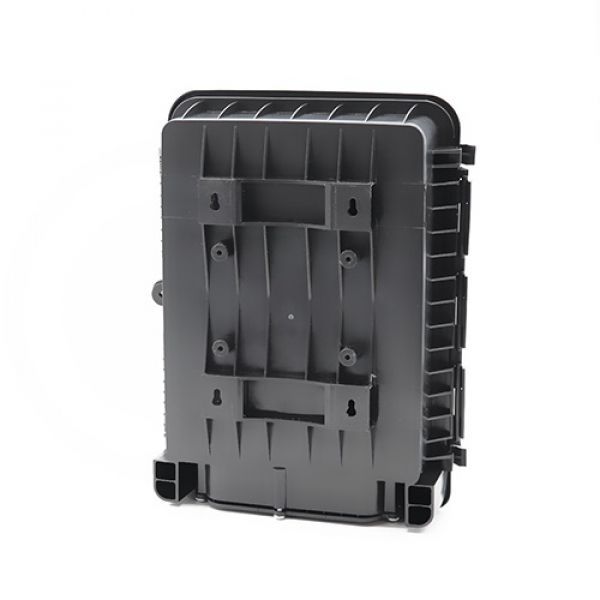

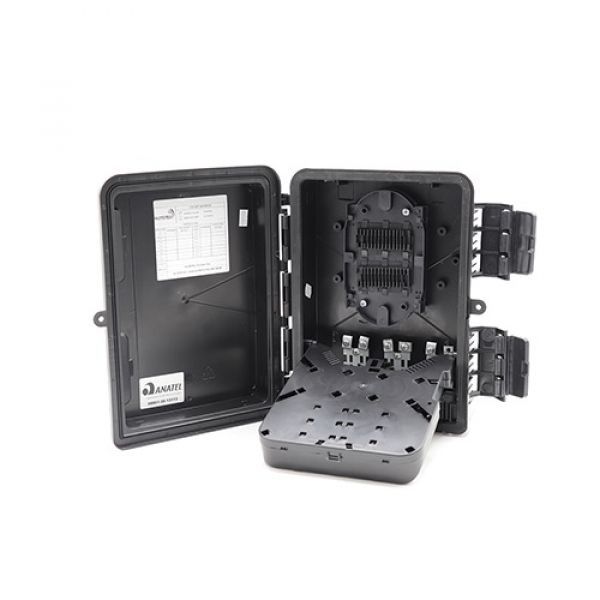

A caixa de terminação óptica Nazda, 16M portas, com splitter óptico 1x8 APC, montada, possibilita o uso tanto de sistema de emendas como de conectorização. Fechamento e vedação da caixa por sistema mecânico, que utiliza somente 2 presilhas, o que aumenta a velocidade de instalação. Porta quadrada com 5 orifícios, permite a sangria do cabo principal e também a de derivação. Possibilidade de fechamento com cadeado, que aumenta a segurança. Possui sistema de reserva de tubos “loose", e sistema de acomodação, armazenamento, encaminhamento e proteção de fibras em ambiente separado dos cabos drop.
ACOMPANHA:

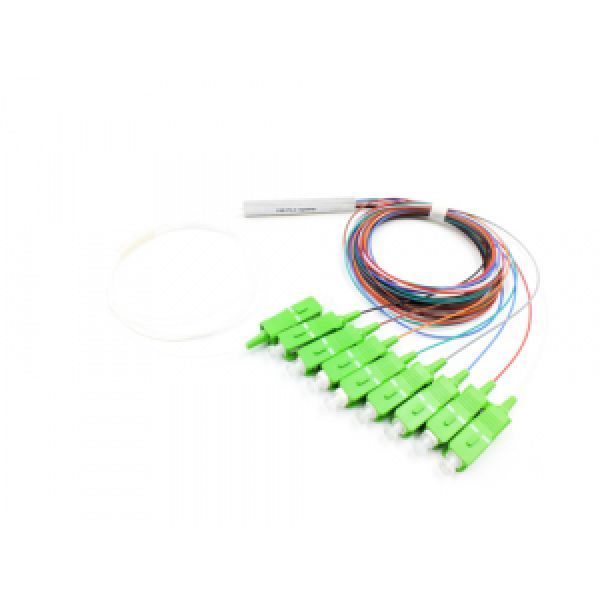

Splitter Óptico 1x8 conector SC/APC: possui a função de realizar a divisão do sinal de luz emitida pelo PON e OLT, proveniente de uma fibra óptica para 8 saídas.
Proporciona a arquitetura ponto-a-multiponto, pois conta com um cabo de fibra proveniente central, que se subdivide para atendimento a inúmeros usuários em diferentes locais, dispensando a necessidade de materiais elétricos na rede. É ideal para atendimento eficaz de redes FTTH.
Produto Homologado pela Anatel nº 04603-16-02682

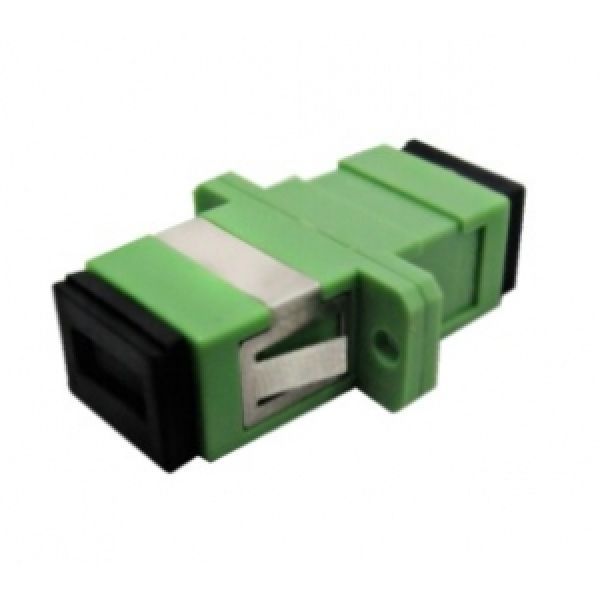

Adaptador Óptico Simplex Monomodo SM SC/APC: permite unir com precisão o sinal óptico entre conectores SC.
______________________________________________________________________________________
Dados Técnicos
CTO
- Cor: Preto
- Material: Base, suporte de fixação, tampa e presilhas de fechamento injetadas em plástico de engenharia com aditivo Anti-UV na cor preta. Bandejas internas de acomodação dos splintters e adaptadores injetadas em plástico de engenharia na cor branca. Bandejas de fusão interna injetadas em plástico de engenharia na cor preta.
- Dimensões: Profundidade 116mm X Largura 268mm X Altura 333mm
- Vedação: Sistema mecânico com borracha de vedação
- Peso: 1,8 Kg
- Grau de proteção: IP65
- Quantidade de adaptadores: Até 16
- Quantidade de fusões: 24 emendas ópticas por bandejas de emenda
- Quantidade de bandejas de fusão padrão: 2
- Quantidades de cabos de entrada: 2
- Quantidade de cabos de derivação: 3
- Diâmetros máximo do cabo de entrada: 15,0mm
- Diâmetros mínimo do cabo de entrada: 6,0mm
- Acessórios inclusos: 9 abraçadeiras plásticase 1 parafuso cabeça chata Philips 5,5x65mm
Splitter Óptico
- Faixa de operação: 1260nm - 1650nm
- Diretividade: > 55dB;
- Perda de retorno: > 55dB;
- Perda por inserção máxima: 17dB;
- Uniformidade: 1,3dB;
- Sensibilidade máxima: 0,4dB;
Adaptador Óptico
- Polimento:APC
- Modelo: Simplex
- Mecanismo de Travamento: push-pull
- Corpo: Plástico e metal
- Luva: Zircônia
- Fibra: Monomodo
- Conector:SC
- Perda de Inserção: 0,3dB
- Temperatura de Operação: -40°C ~ 80°C
- Durabilidade de Conexões: 1000
